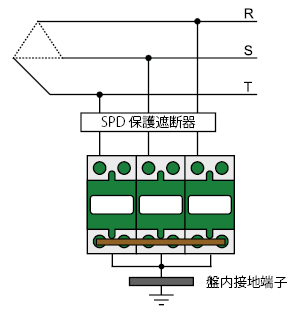

製品情報 　　電源用SPD 　　接地間用SPD 　　通信用SPD 　　保守・点検 　　その他SPD - ソリューション 　　使用例 　　電源用SPD接続例 　　電源用SPD選定要件 　　通信用SPD選定例 　　外部雷保護 - 技術情報 　　SPDの必要性 　　SPDの規格と運用 　　特殊な回路の接続 - 会社案内 　　会社概要 　　検品と納期 　　地図情報 　　OBOベターマン - お問合せ		MC・MCD V50 V25 V20 V10 VF FS-V20・480・MC125-B/NPE・MCD125-B/NPE・C25-B+C/1 TKS-B・FRD・FLD LSA-Plus MDP ND・RJ11/45 DS 雷電流検知カード イソラボ ライフコントロール その他SPD MC・MCD JIS C 5381-11対応　クラス�T 注意事項 [MC・MCDシリーズ] PDF取扱説明書 [MC・MCD]   特長 ・負荷を軽減した安全構造のマルチギャップ式 ・直撃雷　線間50kA　対地間125kAのハイエンドモデル ・1.3kVの優れた電圧防護レベル(MCD) ・ランニングコストが抑えられるギャップ式 ・10,000回の印加テストに合格したグラファイトカーボン　使用 ・DINレール対応 ・動作状態表示機能対応（オプション） 型式 型式 MC 50-B-255 MC 125-B/ NPE-255  MCD 50-B-255 MCD 125-B/ NPE-255 最大連続使用電圧 UcAC 255V  255V 255V 255V インパルス電流 Iimp 50kA  125kA 50kA 125kA 電圧防護レベル Up 2.0kV 2.5kV 1.3kV 1.3kV 動作応答時間 tA 100ns 100ns 100ns 100ns 最大バックアップヒューズ 500A - 500A - 温度範囲 ℃ -40〜+85 -40〜+85 -40〜+85 -40〜+85 保護等級 IP 20 IP 20 IP 20 IP 20 用途 線間  対地間  線間  対地間  接続可能電線サイズ mm2 (より線） 10〜22mm2 配電方式 単相2線100V 単相3線200-100V 単相2線200V(無) 三相3線200V 三相3線200V(無) 三相4線200V 三相4線400V MC 50-B(-OS)-255 x1 125-B/NPE-255 x1 50-B(-OS)-255 x2 125-B/NPE-255 x1 50-B(-OS)-255 x2 50-B(-OS)-255 x2 125-B/NPE-255 x1 50-B(-OS)-255 x3 50-B(-OS)-255 x3 125-B/NPE-255 x1 MCD  50-B(-OS)-255 x1 125-B/NPE-255 x1 50-B(-OS)255 x2 125-B/NPE-255 x1 50-B(-OS)-255 x2 50-B(-OS)-255 x2 125-B/NPE-255 x1 50-B(-OS)-255 x3 50-B(-OS)-255 x3 125-B/NPE-255 x1 選定の注意点： (無)：接地線なし １.対地間電圧を基準に選定してください ２.上記は選定の一例です　型式は設備側の仕様をご確認の上、選定してください ３. 建築設備設計基準及び公共建築工事標準仕様書に基づく選定は[電源用SPD選定要件]をご参照のうえ、上記よりお選びください 接続図 1. 単相2 線 AC100V 接地線あり 　 2. 単相2 線 AC200V 接地線なし 　 3. 単相3 線 AC200V-100V 接地線あり 4. 三相3 線Δ結線 AC200V 接地線あり 5. 三相3 線Δ結線 AC200V 接地線なし 6. 三相4 線Y 結線 AC200V 接地線あり 外形図
