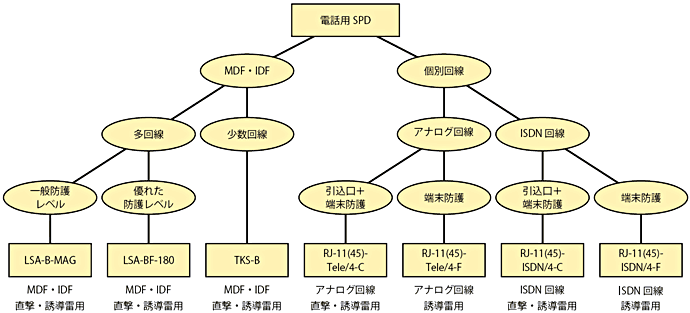

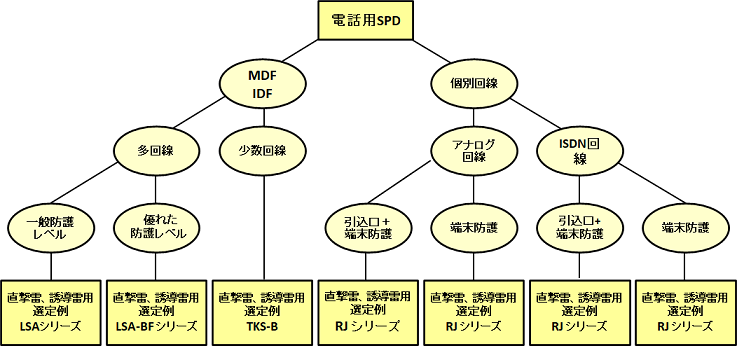

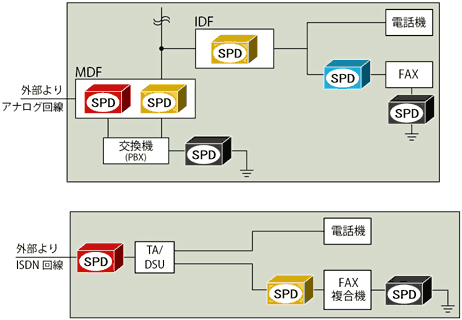

一般電話用構成例




アナログ回線用 ISDN回線用
型式 LSA-B-MAG LSA-BF-180 TKS-B RJ-11(45)-
Tele/4-C
RJ-11(45)-
Tele/4-F
RJ-45-
ISDN/4-C
RJ-45-
ISDN/4-F
多回線 × × × × ×
直撃雷 × ×
用途 MDF等、
集合回線部
MDF・IDF等
集合回線部
IDF・個別回線部 電話機の入力部 電話機の入力部 DSU/TA一次側 DSU/TA二次側



接続する機器の仕様により適合するSPDが変わります。SPDの選定にあたっては機器の仕様をご確認ください。

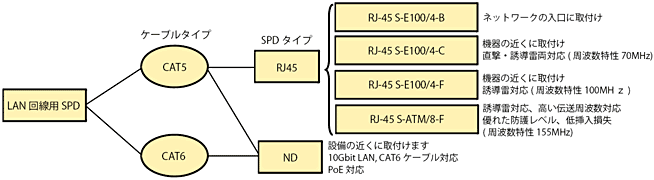

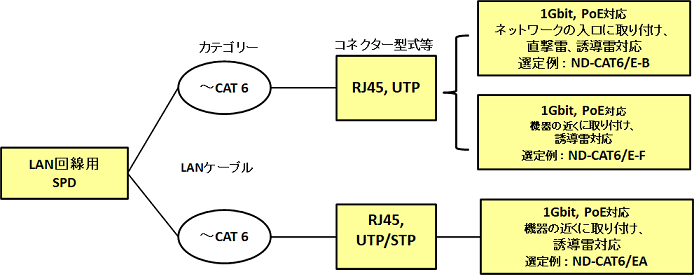

情報通信設備構成例




型式 RJ-45 S-
E100/4-B
RJ-45 S-
E100/4-C
RJ-45 S-
E100/4-F
RJ-45 S-
ATM/8-F
Net Defender
ND-CAT6/EA
ケーブル CAT2〜5
CAT6 - - - -
芯数 4 4 4 8 8
用途 直撃雷 - - -
用途 引込口 引込口+端末防護 端末防護 端末防護 端末防護



接続する機器の仕様により適合するSPDが変わります。SPDの選定にあたっては機器の仕様をご確認ください。

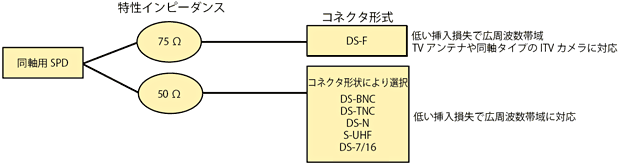

TV共聴設備構成例

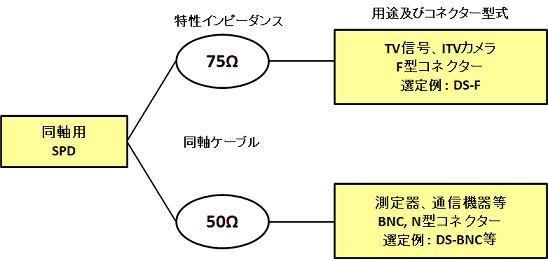

型式 DS-BNC DS-TNC DS-F DS-N S-UHF DS-7/16
インピーダンス 50Ω 50Ω 75Ω 50Ω 50Ω 50Ω
コネクター形状 BNC TNC F N UHF 7/16
アプリケーション例 計測設備
映像信号
自動車電話
無線器アンテナ
TVアンテナ
CATV、監視カメラ
無線通信 高周波信号 ハイパワー通信



接続する機器の仕様により適合するSPDが変わります。SPDの選定にあたっては機器の仕様をご確認ください。

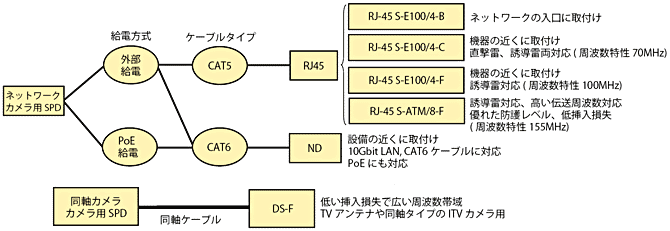

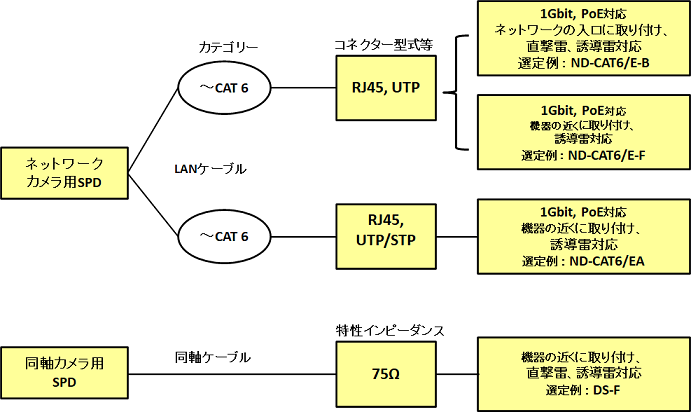

カメラシステム構成例




型式 RJ-45 S-
E100/4-B
RJ-45 S-
E100/4-C
RJ-45 S-
E100/4-F
RJ-45 S-
ATM/8-F
Net Defender
ND-CAT6/EA
DS-F
給電方式 PoE - - - - -
外部
同軸給電 - - - - -
ケーブル CAT2〜5 -
CAT6 - - - - -
同軸 - - - - -



接続する機器の仕様により適合するSPDが変わります。SPDの選定にあたっては機器の仕様をご確認ください。

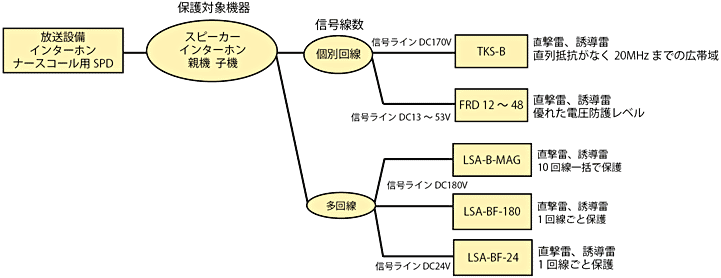

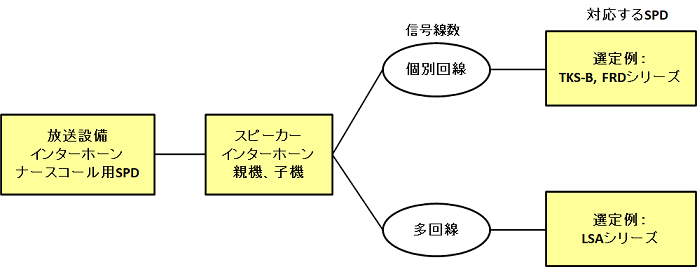

放送設備構成例




型式 TKS-B FRD 12〜48 LSA-B-MAG LSA-BF-180 LSA-BF-24
最大連続使用電圧 UcDc 170V 13〜53V 180V 180V 24V
高周波対応 ×
直列抵抗値 - 15Ω - PTC PTC



接続する機器の仕様により適合するSPDが変わります。SPDの選定にあたっては機器の仕様をご確認ください。

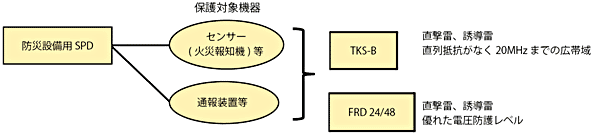

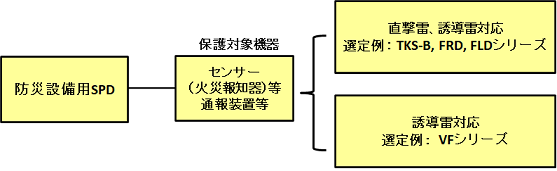

防災設備構成例




型式 TKS-B FRD 24/48
最大連続使用電圧 UcDc 170V 28V/53V
高周波対応 ×
直列抵抗値 - 15Ω



接続する機器の仕様により適合するSPDが変わります。SPDの選定にあたっては機器の仕様をご確認ください。

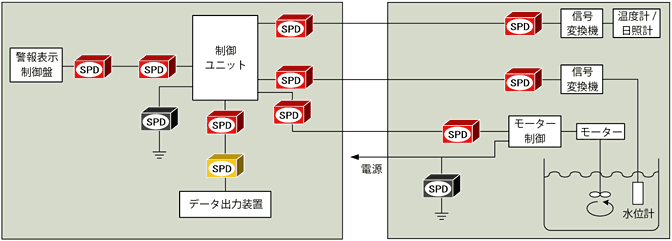

計装設備構成例




放送設備
4-20mA
10-50mA
RS422/485
RS232
PLC制御
テレメーター(3.4kHz)
テレメーター(デジタル)
測温抵抗体
熱伝対
火災報知器
インターホン
電気時計
雨量計
湿度計
接点信号回路
用途 デジタル信号 デジタル信号
特長 広範囲な電圧への対応(5V〜110V) GND線
共通3線
回路対応
高周波信号
対応
厚さ8.7mmの薄型省スペース
専用テスターで容易に点検可能
写真
FRDシリーズ

MDPシリーズ

放送設備
4-20mA
10-50mA
RS422/485
RS232
PLC制御
テレメーター(3.4kHz)
テレメーター(デジタル)
測温抵抗体
熱伝対
火災報知器
インターホン
電気時計
雨量計
湿度計
接点信号回路
用途 デジタル信号 アナログ信号 RS-232,422,485
特長 クローネ型
多回線保護
広範囲な電圧への対応
(5V〜110V)
GND線共通3線回路対応 D-SubコネクターのSPD
9ピン、15ピン、25ピン用
写真
LSAシリーズ

FLDシリーズ

SDシリーズ

接続する機器の仕様により適合するSPDが変わります。SPDの選定にあたっては機器の仕様をご確認ください。
